HOME > 제품정보 >스텝제품 > Ezi-Step ST

파스텍 스텝제품

Ezi-Step ST
Ezi-STEP ST는 고성능 DSP를 채용하여 스텝핑 모터 로터(Rotor) 위치 추정을 실현하여 지금까지의 스텝핑 모터와
드라이브에서는 검출 가능하지 않았던 탈조 검출이 가능합니다. (300rpm 이상 시 유효) 또한 Software Damping 및 필터링
기법에 의한 스텝각의 여자 타이밍 제어에 의해 기계적인 진동의 억제가 가능하여 고속 동작이 가능합니다. 마이크로 스텝에 의해 기본 분해능 1.8°를 최대 1/250(0.0072°) 까지 분할 가능하여 상위제어기와 인터페이스를 위해 풍부한 출력 신호 (탈조 검출 알람, 동작중 신호 등)를 제공합니다.

- 센서 없이 탈조 검출 가능 (Sensorless Stall Detection)
- 진동 억제 및 고속 운전 기능 (Software Damping)
- 고정도 마이크로 스텝 기능 및 필터링
- 동작중 (Run/Stop) 신호 출력

제품 사양  |  제품형명도  |  도면


제품 사양
적 용 모 터

BM-20 Series

BM-28 Series

BM-42 Series

드라이브 형식 EzStep-MNB-20 Series EzStep-MNB-28 Series EzStep-MNB-42 Series
입 력 전 압

24VDC ±10%

제 어 방 식 32bit DSP에 의한 PWM 구동방식
소 비 전 류 최대 500mA (모터전류 제외)

온 도 사용 : 0~50℃ 보존 : -20~70℃
습 도 사용 : 35~85%RH (결로는 없을 것) 보존 : 10~90%RH (결로는 없을 것)
내 진 동 0.5G



분해능(P/R) 500 1,000 1,600 2,000 3,200 3,600 4,000 5,000 6,400 8,000 10,000 20,000 25,000 36,000 40,000 50,000 (DIP 스위치에 의해 설정)
*출하 시 설정값 : 10,000
최 대 입 력 500KHz (Duty 50%)
보 호 기 능 과전류 이상, 과속도 이상, 탈조 이상, 과열 이상, 회생 전압 이상, 모터 접속 이상, 모터 전압 이상, 시스템 이상, ROM 이상, 입력 전압 이상 (알람의 종류는 알람 상태 LED의 점멸 횟수에 의해 구별합니다.)
LED 표 시 전원(녹색), 알람(적색), CW회전(황색), CCW회전(등색)
STOP 전류 설정 10%~100% (DIP 스위치에 의해 설정)

모터 정지 후 0.1초 후에 STOP 전류의 설정값으로 설정됩니다. *출하 시 설정값 : 50%

펄스 입력 방식 설정 1 Pulse/2 Pulse (DIP 스위치에 의해 설정)

1 Pulse: Pulse/Direction, 2 Pulse: CW/CCW
*출하 시 설정값 : 2 Pulse

모터 회전 방향 설정 CW/CCW (DIP 스위치에 의해 설정)

모터의 회전 방향을 변경할 때 사용합니다. *출하 시 설정값 : CW

속도/위치 제어 명령

펄스 열 입력(포토커플러 입력)

 입/출

입력 신호 기능

 Motor Free/Alarm Reset (포토커플러 입력)

출력 신호 기능

Alarm, Run/Stop (포토커플러 출력)

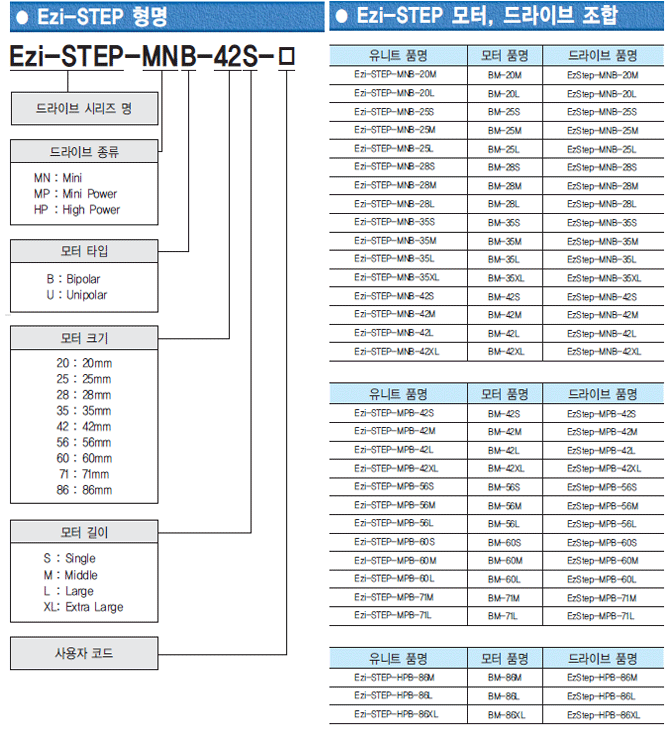

제품형명도

도면
유니트 품명 모터 품명 도면 드라이브 품명 도면
2D 3D 2D 3D
Ezi-STEP-MNB-20M BM-20M
EzStep-MNB-20M
Ezi-STEP-MNB-20L BM-20L
EzStep-MNB-20L
Ezi-STEP-MNB-25S BM-25S


EzStep-MNB-25S
Ezi-STEP-MNB-25M BM-25M


EzStep-MNB-25M
Ezi-STEP-MNB-25L BM-25L


EzStep-MNB-25L
Ezi-STEP-MNB-28S BM-28S
ST_2013_08_28.dwg
BM-28S%20ST 3D
EzStep-MNB-28S
Ezi-STEP-MNB-28M BM-28M
EzStep-MNB-28M
Ezi-STEP-MNB-28L BM-28L
EzStep-MNB-28L
Ezi-STEP-MNB-35S BM-35S


EzStep-MNB-35S
Ezi-STEP-MNB-35M BM-35M


EzStep-MNB-35M
Ezi-STEP-MNB-35L BM-35L


EzStep-MNB-35L


유니트 품명 모터 품명 도면 드라이브 품명 도면
2D 3D 2D 3D
Ezi-STEP-MPB-42S BM-42S
EzStep-MPB-42S
Ezi-STEP-MPB-42M BM-42M
EzStep-MPB-42M
Ezi-STEP-MPB-42L BM-42L
EzStep-MPB-42L
Ezi-STEP-MPB-42XL BM-42XL
EzStep-MPB-42XL
Ezi-STEP-MPB-56S BM-56S
EzStep-MPB-56S
Ezi-STEP-MPB-56M BM-56M
EzStep-MPB-56M
Ezi-STEP-MPB-56L BM-56L
EzStep-MPB-56L
Ezi-STEP-MPB-60S BM-60S
EzStep-MPB-60S
EzI-STEP-MPB-60M BM-60M
EzStep-MPB-60M
Ezi-STEP-MPB-60L BM-60L
EzStep-MPB-60L
Ezi-STEP-MPB-71S BM-71S


EzStep-MPB-71S
Ezi-STEP-MPB-71M BM-71M


EzStep-MPB-71M
Ezi-STEP-MPB-71L BM-71L


EzStep-MPB-71L

유니트 품명 모터 품명 도면 드라이브 품명 도면
2D 3D 2D 3D
Ezi-STEP-HPB-86M BM-86M
EzStep-HPB-86M
Ezi-STEP-HPB-86L BM-86L
EzStep-HPB-86L
Ezi-STEP-HPB-86XL BM-86XL
EzStep-HPB-86XL
