HOME > 제품정보 >스텝제품 > Ezi-Step BK

파스텍 스텝제품

Ezi-Step BK
Ezi-STEP BK 시리즈는 Ezi-STEP 계열 스텝 모터의 선단
축에 큰 마찰 제동 토크 및 빠른 제동 시간을 가지는 무여자 방식
전자기 Brake를 일체형으로 결합하여 고객의 사용 편리성을
극대화한 파스텍의 새로운 Unit 제품입니다. 특히 42mm, 56mm,
60mm 및 86mm 까지 표준 스텝 모터 사이즈와 모두 결합되는
Brake를 보유하고 있어 고객의 선택 사양의 폭을 넓혔습니다.


- Brake Integrated Step Motor
- Non-excitation Electromagnetic Brake
- Automatic Braking during Power Cutoff
- High Friction Torque
- Short Braking Time
- Long Life & Durable

제품 특성  |  제품 형명도  |  도면


제품 특성

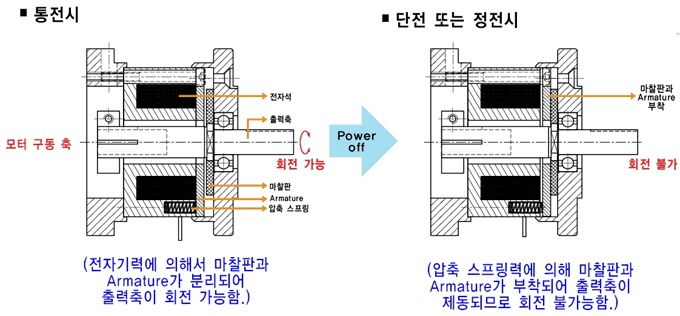

1. 무여자구동방식의 전자기 브레이크 채용
=> Brake에 전원이 공급될 때만 전자기력에 의해서 제동력이 발생되고, 전원이 끊어지면 제동력이 상실되는 여자 방식 Brake와는 달리, Ezi-STEP BK 시리즈는 전원이 끊어지면 Brake 내부 스프링의 압착력에 의해 마찰 제동 토크가 즉각적으로 발생되는 무여자 방식 Brake를 채용하여 운용 장비의 전원이 갑자기 끊어지는 비상 상황에서도 Brake가 기계적으로 제동력을 발생하여 스텝 모터의 회전을 완전히 방지하므로써 사고의 위험을 미연에 방지할 수 있습니다.

2. 단전 or 정전시 자동제동
=> Ezi-STEP BK 시리즈는 고성능 무여자 방식 전자기 Brake와 스텝 모터가 일체화된 Unit 제품으로 장비 운용 중 단전(Power Off) 또는 갑작스러운 정전(Power Failure)과 같은 상황에서도 즉각적으로 스텝 모터와 일체화된 Brake가 자동적으로 작동하여 급속 제동을 하므로써 구동 장치의 정지 위치를 유지하고, 낙하를 방지할 수 있어 전원이 끊어지는 비상 상황에서도 안전하고, 유연하게 대응할 수 있습니다.

3. 짧은 제동 시간
=> Ezi-STEP BK 시리즈에 탑재된 Brake는 무여자 방식 전자기 Brake 중에서도 스프링 클로우즈 형 Brake (Spring Closed Brake)로 제동 토크의 상승이 빨라서 급속 제동이 가능합니다.

4. 긴 내구 수명
=> Ezi-STEP BK 시리즈에 일체로 결합된 Brake에는 내마모성이 우수한 Brake 마찰판
(Brake Lining)을 사용하고 있어 내구성이 좋고 Brake의 수명이 깁니다.

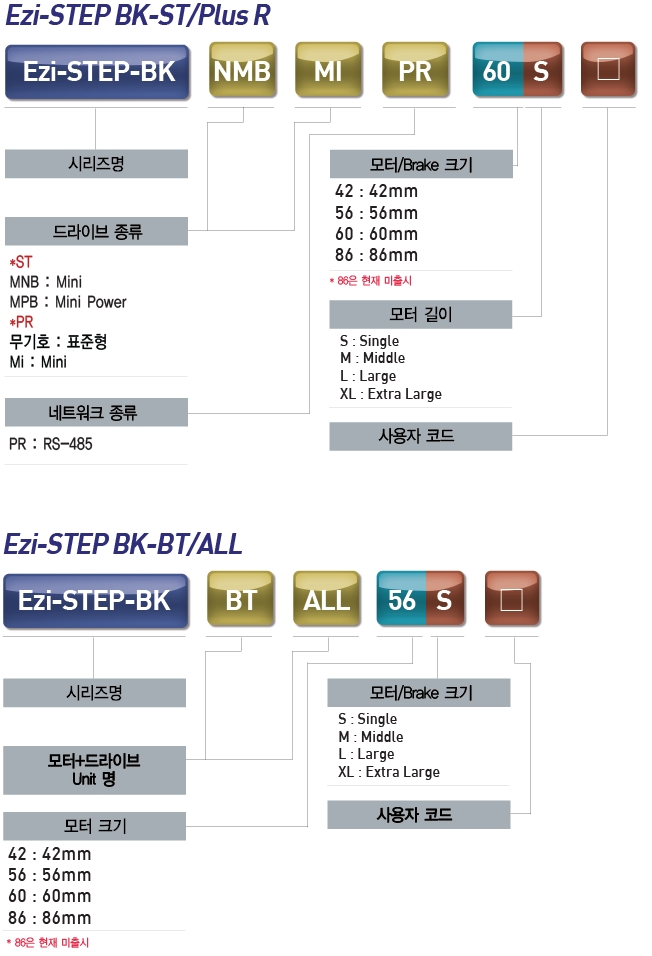

제품 형명도

도면
계열 구성 모터/Brake 크기
42mm
56mm
60mm
86mm
Ezi-STEP ST
계열
Ezi-STEP 모터
+
전자기 Brake
+
Ezi-STEP ST 드라이브
Ezi-STEP PR
계열
Ezi-STEP 모터
+
전자기 Brake
+
Ezi-STEP PR 제어기/드라이브
Ezi-STEP BT
계열
Ezi-STEP 모터
+
전자기 Brake
+
Ezi-STEP BT 드라이브
-
Ezi-STEP ALL
계열
Ezi-STEP 모터
+
전자기 Brake
+
Ezi-STEP ALL 제어기/드라이브
-
